一.機器簡介：

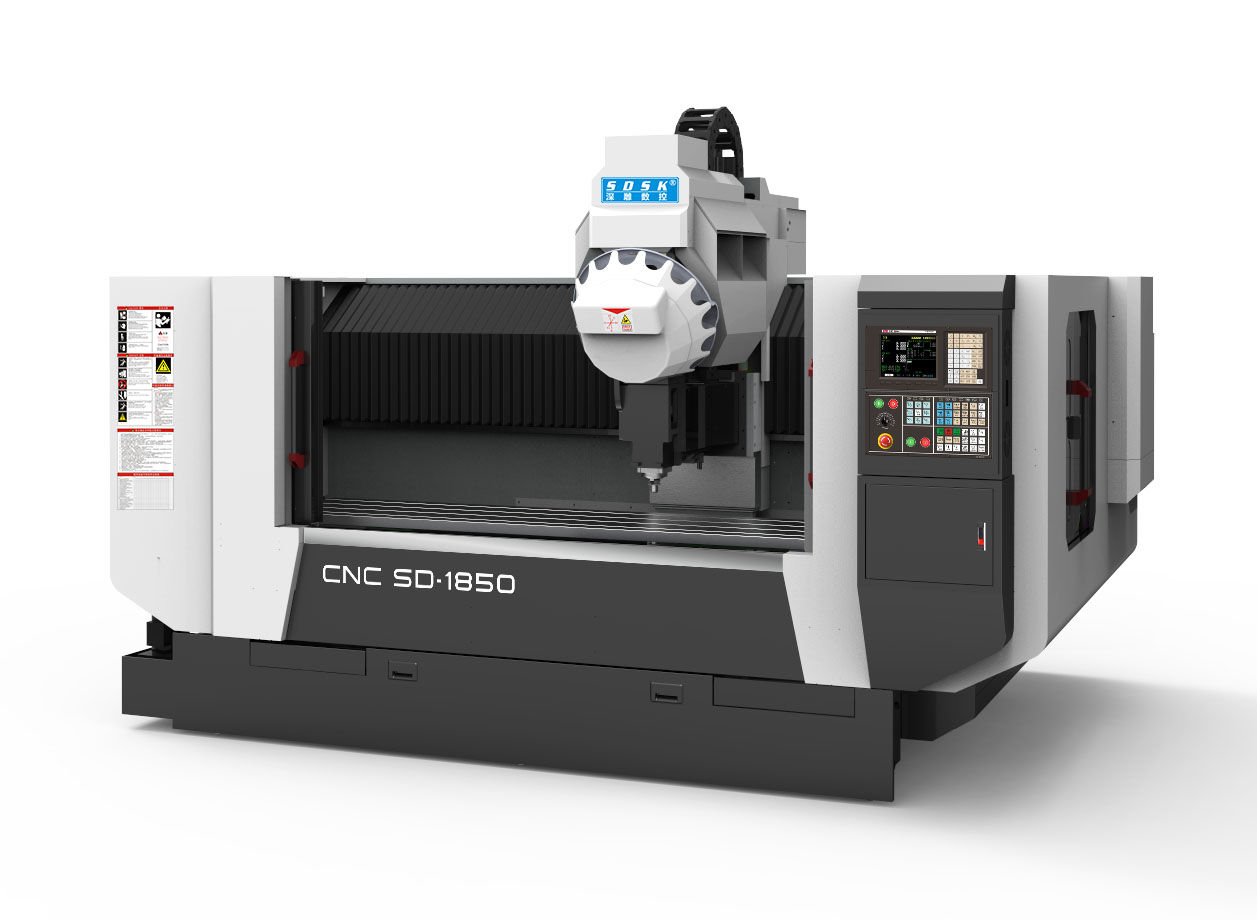

SD1850機型是專門為客戶量身定做的大型鋁型材鉆攻加工中心; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。臺灣圣杰16位飛碟式刀庫，換刀速度為2秒，大大提高生產效率; 采用深雕數控系統，伺服電機;機身鑄鐵結構;三軸采用上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
二.、機器主要配置清單(單位:mm)
序號 | 規 格 說 明 | 數量 |
1. | 鑄鐵床身 | 1套 |
2. | 深雕數控系統(法蘭克技術基礎)/3軸匯川伺服電機/變頻器 | 全套 |
3. | 臺灣惟隆直聯式短鼻主軸配5.5KW BT30/100主軸伺服驅動20000rpm | 全套 |
4. | 刀庫臺灣（圣杰-16T）飛碟式 | 1套 |
5. | X/Y/Z軸用 臺灣上銀或臺灣銀泰 精密級直線導軌 | 全套 |
6. | X/Y/Z軸用 臺灣上銀或臺灣銀泰 精密級滾珠絲桿 | 全套 |
7. | 施耐德電氣配件 | 1批 |
8. | 進口GMI P級角接觸配對軸承 | 全套 |
9. | 主軸油冷機 | 1臺 |
10. | 電子手輪 | 1套 |
11. | 對刀儀 | 1個 |
12. | X軸配三防布風琴罩，Y/Z軸配鋼板罩 | 各1套 |
13. | 自動潤滑油泵 | 1套 |
14. | 空氣過濾器 | 2套 |
15. | 冷卻液噴水裝置/水泵LDPB 4-18/480W | 1套 |
行程X;Y;Z(mm) | 1830;520;350 |
工作臺尺寸 | 1800;500 |
工作臺最大承重 | 1000KG |
工作臺T型槽規格 | 5-18*1800 |
最大移動速度( m/min) | 48 |
最快加工速度( m/min) | 1~10 |
重復定位精度 (mm) | 0.005 |
定位精度( mm) | 300內 士0.01 |
數控系統分辨率( mm) | 0.001 |
主軸端到工作臺最小距離( mm) | 150 |
主軸端到工作臺最大距離( mm) | 470 |
主軸額定輸出扭矩(N.m) | 14.1 |
電源要求 | 17kw 3相;380V;50/60;1HZ |
總重 | 5500左右 |
機床外形尺寸（L×W×H） | 3310;2520;2600 |
